工业平板电脑几种常用接口介绍

发布日期:2017-12-04 14:54 来源:http://www.foxconn-kpc.com 点击:

  随着工业平板电脑的发展,它所拥有的接口也越来越多,在这种情况下,很多人对于工业平板电脑或者工业显示器的那些接口的使用都是比较模糊的。甚至有一些经常关注IT的朋友,也同样如此。一些经销商或者是生产商,也正是看到消费者的疑惑,导致有些夸张实时,进行欺诈销售。为此,对目前工业平板电脑大多数在用的接口进行一个全面的解析是很有必要的。目前,工业平板电脑所涉及到的接口较多,其中主要用VGA.DVI,HDMI,USB,DP等。其中有些接口还分为不同的类型和版本。在本图片解析中将会对其一一详细的介绍和分析。

“富士康工业平板电脑”/

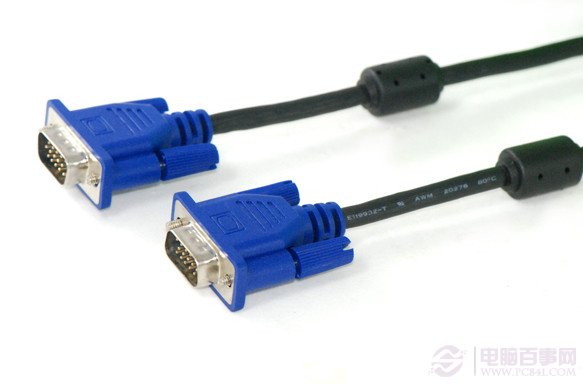

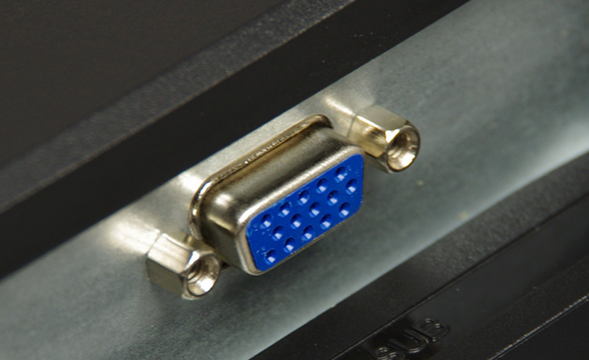

VGA 接口:

      VGA(Video Graphics Array)还有一个名称叫D-Sub。VGA接口共有15针,分成3排,每排5个孔,是显卡上应用最为广泛的接口类型,绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。使用VGA连接设备,线缆长度最好不要超过10米,而且要注意接头是否安装牢固,否则可能引起图像中出现虚影。


特性:


1、理论上能够支持2048x1536分辨率画面传输。

2、VGA由于是模拟信号传输,所以容易受干扰,信号转换容易带来信号的损失。

3、在1080P分辨率下,用户就可以通过肉眼明显感受到画面的损失。

4、建议1080P分辨率一下以下显示器采用。


VGA是目前应用最广泛的显示器接口,几乎绝大部分的低端显示器均带有VGA接口,但也由于它的缺点比较明显,高分辨率无法达到应有刷新率及只有图像输入没有声音输入,让它很难在中高端的显示器中有发挥的余地。

“富士康工业平板电脑”/

“富士康工业平板电脑”/


DVI插口:

DVI(Digital Visual Interface)接口与VGA都是电脑中最常用的接口,与VGA不同的是,DVI可以传输数字信号,不用再进过数模转换,所以画面质量非常高。目前,很多高清电视上也提供了DVI接口。需要注意的是,DVI接口有多种规范,常见的是DVI-D(Digital)和DVI-I(Intergrated)。DVI-D只能传输数字信号,大家可以用它来连接显卡和平板电视。DVI-I则在DVI-D可以和VGA相互转换。


特性:


1、只能够传输图像,支持分辨率有限

2、只支持8bit的RGB信号传输,对于有些更广色域显示器支持不完美

3、接口比较大,效率低,不能应用于如超级本等设备

4、对于设备的兼容能力比较一般,特别是平板电视等。


DVI传输的是数字信号,数字图像信息不需经过任何转换,就会直接被传送到显示设备上,因此减少了数字→模拟→数字繁琐的转换过程,大大节省了时间,因此它的速度更快,有效消除拖影现象,而且使用DVI进行数据传输,信号没有衰减,色彩更纯净,更逼真,目前同样应用比较广泛。

“富士康工业平板电脑”/

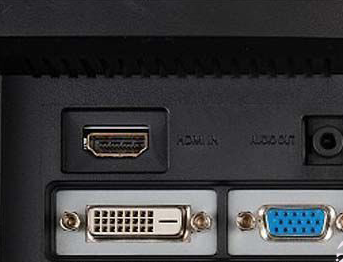

HDMI :

     HDMI(High Definition Multimedia Interface)接口是最近才出现的接口,它同DVI一样是传输全数字信号的。不同的是HDMI接口不仅能传输高清数字视频信号,还可以同时传输高质量的音频信号。


特性:


1、最新的HDMI1.4标准,能够支持4Kx2K分辨率的传输拥有以太网通道,音频回传通道、支持3D功能等等。

2、支持4K分辨率的输出,为现在的4KK电视和显示器的支持提高了基础。

3、支持3D功能,能够满足3D电视的显示信号传输需求。

4、它还能够支持30位以上的色域空间,在各种标准下,都能够展示最为逼真鲜艳的色彩。

“富士康工业平板电脑”/


显示器接口解析


HDMI 是数字接口,由于所有的模拟连接(例如分量视频或 S-video)要求在从模拟转换为数字时没有损失,因此它能提供最佳的视频质量。这种差别在更高分辨率,例如 1080p 时特别明显。数字视频将比分量视频更清晰,消除了分量视频中发现的柔和度和拖尾现象。诸如文本这类微小、高对比度的细节将这种差别发挥到极致。另外,HDMI接口被广泛运用还有很多原因,由此也延伸出多种大小的HDMI接口,主要有Micro,mini HDMI和标准HDMI接口。

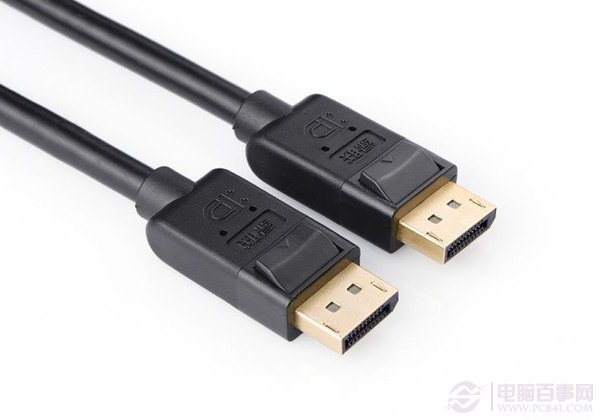

DisplayPort(简称DP):

DP接口,是DVI的继任者,现在常见的主要有DisplayPort接口和苹果开发的miniDP接口。DP接口相对于DVI来说,进步了很多,在带宽和可定制性上面,都有了质的变化。

2006年5月,视频电子标准协会(VESA)确定了1.0版标准,并在半年后升级到1.1版,提供了对HDCP的支持,2.0版也计划在今年推出。 作为HDMI和UDI的竞争对手和DVI的潜在继任者,DisplayPort赢得了AMD、Intel、NVIDIA、戴尔、惠普、联想、飞利浦、三星等业界巨头的支持,而且它是免费使用的。

“富士康工业平板电脑”/


1、DP接口最长外接距离能够达到15M,速率能够达到10.8Gb/S,能够支持2560x1600分辨率以及30/36bit的色深。

2、它还允许音频和视频信号公用一条线缆传输,支持多种高质量数字音频。

3、它除了4条主传输通道外,还提供了一条功能强大的辅助通道,带宽为1Mbps,最高延迟仅为500us,可实现多种功能。

4、而苹果miniDP接口,更加强大,不仅仅接口小巧,而且,还能够支持各种接口的兼容,只是需要添加一个转接头而已。


目前DP接口最新1.3标准,速度能达到21.6Gb/s,分辨率可直接支持达到4K,主要应用于PC,这也是为什么目前的4K显示器都用DP接口的原因。


 DP与HDMI接口比较:


HDMI优势:支持HDMI的产品多,目前较为主流

劣势:对PC支持兼容不佳,不能够支持3或者6屏多屏输出


DP优势:PC支持完美,支持3屏到6屏输出

劣势:出来较晚,非主流


总之,DP理论上更强更先进,不过出来较晚,应用面窄,偏向PC领域。


USB和音频接口:


现在, 越来越多的工业平板电脑上,也开始配置USB接口,而且还是最新的USB3.0接口,对于大部分显示器而言,配置USB只是让工业平板电脑具备了USB HUb功能。通过上行USB接口和PC主机连接,用户就可以方便的通过显示器的下行USB接口连接电脑。


不过对于有些工业平板电脑而言,USB的配置自然也就和电脑主机上的USB接口的意义一样了。


部分显示器直配置了一个上行接口,纯粹是为了显示器内置音箱之用,而有些则有上行和下行两个口,除了供内置音箱外,还可以输出,如可以讲HDMI输入音频输出。

“富士康工业平板电脑”/


总结:

一台工业平板电脑,可能拥有包括HDMI、DVI、VGA、DP等显示输出接口,以及USB、音频、USB-HUB附加接口,通过上面的介绍,希望大家能对显示器的接口有一个大概的了解,接口的优缺、用途等。
